BH-0.66/□Ⅰ型電流互感器

一、產品說明本廠生產的BH系列塑殼電流互感器，是在總結了該產品多年的運行經驗后，在材質和內部結構方面作了全面改進，使其繞組溫升得到降低、外殼的耐熱性及阻燃性有了提高，因而本廠生產的BH系列互感器更為可靠。二、使用說明 1.BH系列電流互感器適用于額定電壓660伏及以下，額定頻率50~60Hz的交流

所屬分類：產品中心

全國熱線：0512-65489918

產品咨詢更多產品

產品描述

一、產品說明

本廠生產的BH系列塑殼電流互感器，是在總結了該產品多年的運行經驗后，在材質和內部結構方面作了全面改進，使其繞組溫升得到降低、外殼的耐熱性及阻燃性有了提高，因而本廠生產的BH系列互感器更為可靠。

二、使用說明

1.BH系列電流互感器適用于額定電壓660伏及以下，額定頻率50~60Hz的交流電路中，作電流測量，電能計量之用。

2.額定二次電流為5A和1A兩種供用戶選擇。

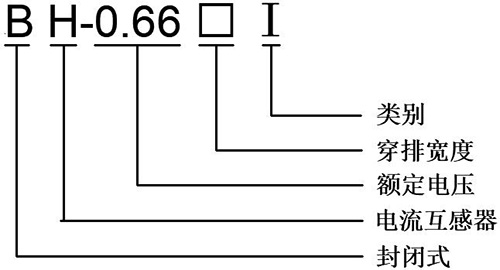

三、型號及定義

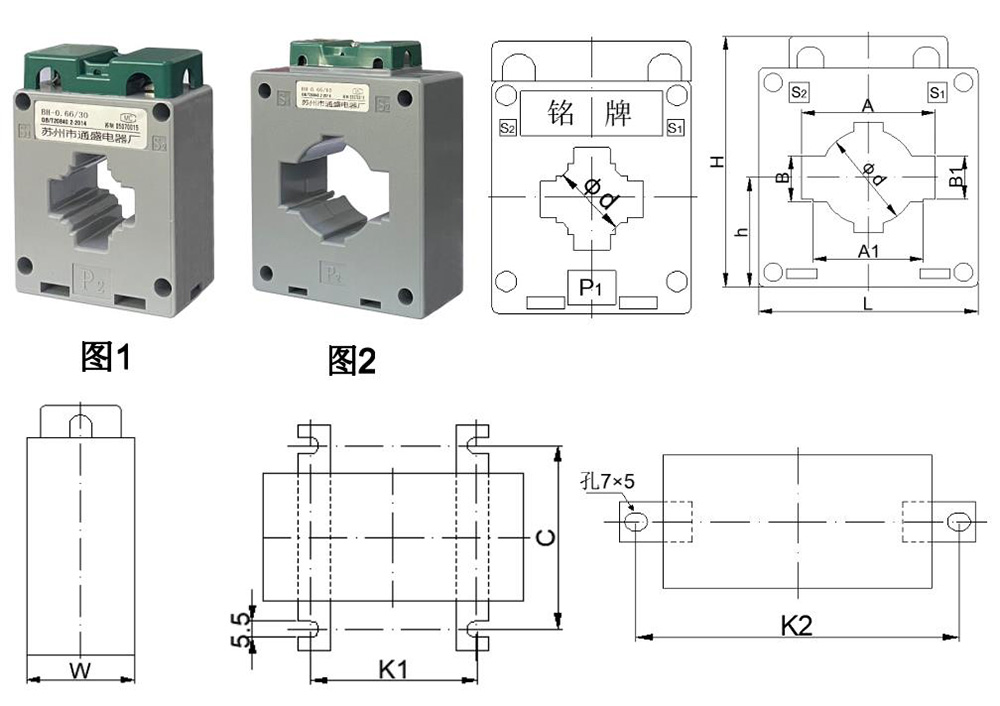

四、外形尺寸

型號	外形圖	外形尺寸								中心高	安裝尺寸
		內孔					外形			中心高	安裝尺寸
		d	A	B	A1	B1	L	H	W	h	K1	C	K2
BH-0.66/20	圖2	20	22	9	17	11	48	75	40	28	34	58	-
BH-0.66/30(十字)	圖1	23	31	11	21	21	60	82	36	35	28	58	72
BH-0.66/30	圖2	23	31	11	26		60	79	33	33	30	58	72
BH-0.66/30-D	圖1	23	32	11	21	21	75	97	43	48	45	58	-
BH-0.66/40	圖2	31	42	11	32	13	76	98	44	40	45	58	92
BH-0.66/50	圖2	36	51	16	42	18	83	99	40	41	50	58	-
BH-0.66/60	圖2	45	62	21	52	23	99	128	46	55	45	58	-
BH-0.66/80	圖2	52	82	10	60	30	118	148	46	66	62	58	-
BH-0.66/100	圖2	62	102	10	82	32	145	154	46	69	83	58	-

五、產品參數

型號	電流比（A）	額定輸出（VA）	準確級	可穿一次側母排		可穿一次側電纜		一次穿繞匝數
				尺寸	根數	外徑	根數
BH-0.66/20	75-100/5	2.5	1	8×20	1	φ20	1	1
	150/5		0.5
	200-300/5	5
BH-0.66/30	5/5	2.5	1	-	-	-	-	20
	10/5							10
	20/5							5
	30/5							4
	40/5							3
	50-75/5							2
	100/5			10×30	1	φ23	1	1
	150/5		0.5
	200-500/5	5
	600/5	10
BH-0.66/40	100/5	2.5	1	10×40	1	φ30	1	1
	150/5		0.5
	200-500/5	5
	600-800/5	10
BH-0.66/50	200-500/5	5	0.5	10×50	1	φ30	1	1
	600-800/5	10
	1000-1200/5	15
	1500-2000/5	20
BH-0.66/60	200-500/5	5	0.5	10×60	1	φ44	1	1
	600-800/5	10
	1000-1200/5	15
	1500-2000/5	20
BH-0.66/80	600-800/5	10	0.5	10×80	1	φ50	1	1
	1000-1200/5	15
	1500-2000/5	20
	2500-3000/5	30
BH-0.66/100	1000-1200/5	15	0.5	10×100	1	φ60	1	1
	1500-2000/5	20
	2500-4000/5	30
