LMZ1-0.66系列電流互感器

一、產品說明 LMZ1-0.66 系列電流互感器是為適應開關柜小型化及其中元件安裝緊湊化要求而開發的一款小型澆注式電流互感器。適用于額定電壓 660V 及以下，額定頻率 50Hz~60Hz 的交流電路中，額定二次電流有5A 和1A 兩種，用于電流測量、電能計量之用。產品符合GB20840.2-2014 和 IEC61869-2：2012 標準。二、產

所屬分類：產品中心

全國熱線：0512-65489918

產品咨詢更多產品

產品描述

一、產品說明

LMZ1-0.66 系列電流互感器是為適應開關柜小型化及其中元件安裝緊湊化要求而開發的一款小型澆注式電流互感器。適用于額定電壓 660V 及以下，額定頻率 50Hz~60Hz 的交流電路中，額定二次電流有5A 和1A 兩種，用于電流測量、電能計量之用。產品符合GB20840.2-2014 和 IEC61869-2：2012 標準。

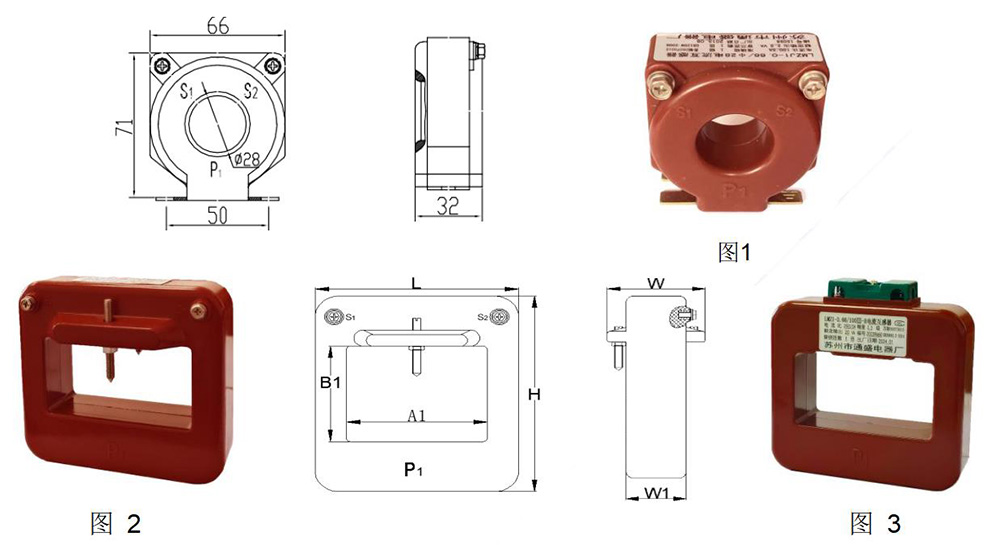

二、產品尺寸

型號	電流比（A）	L	H	W	W1	A1	B1	外形圖	備注
LMZ1-0.66/φ28	5-400/5	66	72	32		φ28		圖1	電纜穿心式
LMZ1-0.66/20	50-300/5	55	70	75	45	23	18
LMZ1-0.66/30	100-600/5	70	80	74	44	33	26
LMZ1-0.66/40	100-800/5	82	82	72	42	43	26
LMZ1-0.66/50	200-1000/5	90	86	72	42	53	32
LMZ1-0.66/60	300-2000/5	100	90	72	42	63	32	圖2
LMZ1-0.66/60III	1500-4000/5	110	130	74	46	63	53
LMZ1-0.66/80	600-3000/5	120	110	72	44	83	35
LMZ1-0.66/80III	1500-4000/5	130	130	72	44	83	53
LMZ1-0.66/80III-A	1500-3000/5	124	130	72	44	83	53		專供省居配變
LMZ1-0.66/80III-B	1500-3000/5	122	130	46	46	83	53	圖3	專供省居配變
LMZ1-0.66/100	1000-4000/5	146	110	72	44	103	35
LMZ1-0.66/100III	1500-4000/5	160	140	74	46	103	53	圖2
LMZ1-0.66/100III-A	1500-4000/5	148	130	72	44	103	53		專供省居配變
LMZ1-0.66/100III-B	1500-4000/5	146	130	46	46	103	53	圖3	專供省居配變
LMZ1-0.66/100IV	2500-6000/5	149	170	78	48	103	83	圖2
LMZ1-0.66/125II-B	1500-5000/5	182	120	46	46	128	33	圖3
LMZ1-0.66/125III	2000-6000/5	190	140	74	46	128	53
LMZ1-0.66/125IV	2000-6000/5	190	163	74	46	128	76	圖2
LMZ1-0.66/150III	2500-8000/5	215	140	76	46	155	55
LMZ1-0.66/170III-B	3000-8000/5	230	150	48	48	174	58	圖3
LMZ1-0.66/200III	4000-8000/5	248	142	76	48	206	58	圖2
LMZ1-0.66/220III	4000-8000/5	276	136	76	48	224	56	圖2

三、技術參數

型號	一次電流（A）	額定容量（VA）	準確級	可穿一次母排		外形圖
型號	一次電流（A）	額定容量（VA）	準確級	尺寸	根數	外形圖
LMZ1-0.66/φ28	5-75	2.5	1	φ28	1	圖 1
	100-150	2.5	0.5
	200-400	5	0.5
LMZ1-0.66/20	50-100	2.5	1	10×20	1
	150	2.5	0.5
	200-300	5	0.5
LMZ1-0.66/30	100	2.5	1	4×30	2
	150	2.5	0.5	10×30	1
	200-600	5	0.5	10×30	1
LMZ1-0.66/40	100	2.5	1	6×40	2	圖2
	150	2.5	0.5	10×40	1
	200-500	5
	600-800	10
LMZ1-0.66/50	300-500	5	0.5	8×50	2
LMZ1-0.66/50	600-1000	10	0.5	10×50	1
LMZ1-0.66/60	400-500	5	0.5	8×60	2
	600-1000	10		10×60	1
	1250-1600	15		10×60	1
LMZ1-0.66/80	1250-1600	15	0.5	10×80	1-2
LMZ1-0.66/80	2000-3000	20	0.5	10×80	1-2
LMZ1-0.66/100	1250-1600	15	0.5	10×100	1-2
LMZ1-0.66/100	2000-4000	20	0.5	10×100	1-2
LMZ1-0.66/60III	1500	15	0.5	10×60	3
LMZ1-0.66/60III	2000-3000	20	0.5	10×60	3	圖3
LMZ1-0.66/80III	1500	15	0.5	10×80	3
LMZ1-0.66/80III	2000-3000	20	0.5	10×80	3
LMZ1-0.66/80III-A	1500	15	0.5	10×80	3
LMZ1-0.66/80III-A	2000-3000	20	0.5	10×80	3
LMZ1-0.66/80III-B	1500	20	0.5	10×80	3	圖4
LMZ1-0.66/80III-B	2000-3000	20	0.5	10×80	3	圖4
LMZ1-0.66/100III	2000-4000	20	0.5	10×100	3
LMZ1-0.66/100III-A	2000-4000	20	0.5	10×100	3
LMZ1-0.66/100III-B	2000-4000	20	0.5	10×100	3	圖4
LMZ1-0.66/100IV	3000-6000	20	0.5	10×100	4	圖3
LMZ1-0.66/125II-B	2500-5000	20	0.5	10×125	2	圖4
LMZ1-0.66/125III	2500	20	0.5	10×120 10×125	3
LMZ1-0.66/125III	3000-6000	20	0.5	10×120 10×125	3
LMZ1-0.66/125IV	2500-6000	20	0.5	10×125	4
LMZ1-0.66/150III	2500	20	0.5	10×150	3
LMZ1-0.66/150III	3000-8000	20	0.5	10×150	3
LMZ1-0.66/170III-B	3000-8000	20	0.5	10×170	3	圖4
LMZ1-0.66/200III	4000-8000	30	0.5	10×100	4	圖3
LMZ1-0.66/220III	5000-8000	30	0.5	10×100	4	圖3
