LMHK-0.66開啟式電流互感器
一、產品說明 LMHK-0.66 系列電流互感器外殼采用阻燃，耐溫120℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線。產品結構新穎，造型美觀，安裝方便，體積小，準確度高，容量大。 普通互感器的安裝往往需要終止一次電流，以便讓電纜或者匯流排穿過互感器的鐵心，
所屬分類：產品中心
所屬分類：產品中心
全國熱線：0512-65489918LMHK-0.66 系列電流互感器外殼采用阻燃，耐溫120℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線。產品結構新穎，造型美觀，安裝方便，體積小，準確度高，容量大。
普通互感器的安裝往往需要終止一次電流，以便讓電纜或者匯流排穿過互感器的鐵心，亦或把電纜與一次接線端子連接。LMHK-0.66 系列電流互感器鐵心可以很容易被打開，無需中止線路就可以安裝和連接因此既節約安裝時間又節省安裝成本。
LMHK-0.66系列電流互感器適用于額定電壓660V以下，額定頻率50-60Hz的交流電流中，作電流測量之用。此互感器可以在環境溫度-30℃～60℃，海拔3500米及以下正常使用。

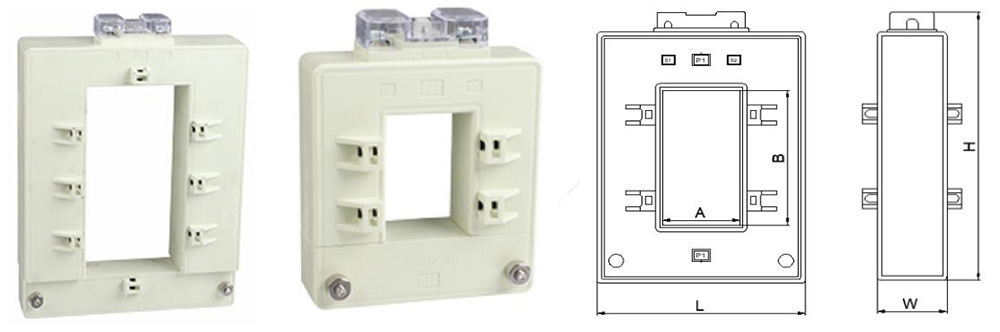

| 型號 | 外形尺寸 | 穿孔尺寸 | |||
| L | H | W | A | B | |
|
LMHK-0.66/30 |
90 | 112 | 40 | 22 | 32 |
|
LMHK-0.66/60II |
114 | 141 | 36 | 42 | 62 |
|
LMHK-0.66/80III |
123 | 164 | 40 | 52 | 82 |
|
LMHK-0.66/80IV |
144 | 161 | 36 | 82 | 82 |
|
LMHK-0.66/100III |
142 | 190 | 48 | 52 | 102 |
|
LMHK-0.66/120IV |
152 | 202 | 40 | 82 | 122 |
|
LMHK-0.66/125III |
164 | 215 | 51 | 62 | 127 |
|
LMHK-0.66/130II |
142 | 220 | 51 | 42 | 132 |
|
LMHK-0.66/140III |
164 | 230 | 50 | 62 | 142 |
|
LMHK-0.66/160IV |
184 | 250 | 52 | 82 | 162 |
|
LMHK-0.66/200IV |
183 | 300 | 52 | 82 | 206 |
|
LMHK-0.66/225IV |
185 | 276 | 52 | 82 | 228 |
|
LMHK-0.66/260IV |
185 | 325 | 52 | 82 | 267 |
| 型號 | 額定電流比（A） | 額定輸出（VA） | 準確級 |
|
LMHK-0.66/30 |
100-150/5 | 1 | 1 |
| 200/5 | 1.5 | 1 | |
| 250-300/5 | 1.5 | 0.5 | |
| 350-400/5 | 2.5 | 0.5 | |
|
LMHK-0.66/60II |
250-300/5 | 1.5 | 1 |
| 350-450/5 | 1.5 | 0.5 | |
| 500-800/5 | 2.5 | 0.5 | |
| 1000-1250/5 | 5 | 0.5 | |
| 1500/5 | 10 | 0.5 | |
|
LMHK-0.66/80III |
300/5 | 1.5 | 1 |
| 400-500/5 | 1.5 | 0.5 | |
| 600-800/5 | 2.5 | 0.5 | |
| 1000-1250/5 | 5 | 0.5 | |
| 1500-2000/5 | 10 | 0.5 | |
|
LMHK-0.66/80IV |
500-800/5 | 2.5 | 1 |
| 1000/5 | 5 | 0.5 | |
|
LMHK-0.66/100III |
1000-1500/5 | 10 | 0.5 |
| 2000-4000/5 | 20 | 0.5 | |
|
LMHK-0.66/120IV |
1500-2000/5 | 10 | 0.5 |
| 2500/5 | 15 | 0.5 | |
| 3000-4000/5 | 20 | 0.5 | |
|
LMHK-0.66/125III |
1500-2000/5 | 10 | 0.5 |
| 2500/5 | 15 | 0.5 | |
| 3000-4000/5 | 20 | 0.5 | |
| 5000-6300/5 | 30 |
0.5
|
|
|
LMHK-0.66/130II |
1500-2000/5 | 10 | 0.5 |
| 2500/5 | 15 | 0.5 | |
| 3000-4000/5 | 20 | 0.5 | |
| 5000-6300/5 | 30 | 0.5 | |
|
LMHK-0.66/140III |
1500-2000/5 | 10 | 0.5 |
| 2500/5 | 15 | 0.5 | |
| 3000-4000/5 | 20 | 0.5 | |
| 5000-6300/5 | 30 | 0.5 | |
|
LMHK-0.66/160IV |
2000/5 | 10 | 0.5 |
| 2500-3000/5 | 15 | 0.5 | |
| 4000/5 | 20 | 0.5 | |
| 5000-6300/5 | 30 | 0.5 | |
|
LMHK-0.66/200IV |
4000-5000/5 | 20 | 0.5 |
| 6000-8000/5 | 30 | 0.5 | |
|
LMHK-0.66/225IV |
4000-5000/5 | 20 | 0.5 |
| 6000-8000/5 | 30 | 0.5 | |
|
LMHK-0.66/260IV |
4000-5000/5 | 20 | 0.5 |
| 6000-8000/5 | 30 | 0.5 |
備注：如有特殊需求，可以聯系我廠定制。
